Ermenrich NetGeeks NP50 Multifunktionaler Kabeltester
Funktionen: TDR-Kabellängenmessung, Kabelverfolgung, Port Flash, VFL-Funktion, NCV-Funktion, PoE-Test, PING-Test, Kristallkopf-Kabel QC
| Produktnr. | |
| Marke | Ermenrich |
| Garantie | 5 Jahre |
| EAN | 5905555023175 |
| Abmessungen der Verpackung (LxBxH) | 24x16x5 cm |
| Versandgewicht | 0.63 kg |

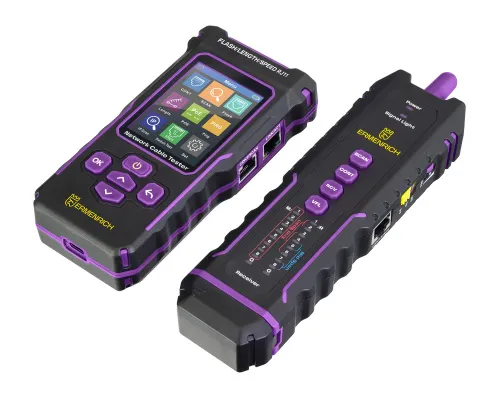

Der multifunktionale Kabeltester Ermenrich NetGeeks NP50 ist für das Testen von STP/UTP-Netzwerkkabeln der Kategorien 5/5E/6/6A, die Messung der Kabellänge mithilfe der TDR-Methode (innerhalb von 5–200 m), die Durchführung umfassender Diagnosen von Telefon- und Computernetzwerken und die Ortung von verdrillten Adernpaaren ausgelegt. Das Gerät erkennt die Position von Unterbrechungen oder Kurzschlüssen auf der Leitung, misst die ungefähre Entfernung zum Fehler und ortet gekreuzte Adernpaare. Maximale Länge des getesteten Kabels: 1000 m.
Das Gerät verfügt über zahlreiche nützliche Funktionen für Fachleute, die Netzwerke in Industrie-, Büro- und Wohnumgebungen installieren, warten und reparieren. Mit dem Ermenrich NetGeeks NP50 können Ethernet-Netzwerktests durchgeführt werden: PoE (identifiziert den PSE-Typ und Midspan/Endspan) und PING (misst die Paketübertragungsgeschwindigkeit, bestimmt die IP-Adresse). Mit der Port-Flash-Funktion können Sie schnell feststellen, an welchem Port Ihres Routers oder Switches Ihr Kabel angeschlossen ist. Mit der visuellen Fehlerortung (VFL) können Sie Netzwerkfehler anhand der Lichtsignale des Empfängers lokalisieren. Die Leuchtanzeige ist auch in der Funktion zur berührungslosen Spannungsortung (NCV) vorhanden. Alle Diagnoseergebnisse werden auf dem Farb-TFT-Bildschirm des Senders angezeigt.
Hauptmerkmale:
- PSE-Identifizierung gemäß IEEE 802.3at/af/bt und nicht standardisiert
- Messung der Kabellänge 5–200 m mit einem Fehler von ±3 m
- Der Empfänger verfügt über eine Taschenlampe, die auch zur Leuchtanzeige verwendet wird
- Kabelverfolgung, Lokalisierung offener oder kurzer Stromkreise und gekreuzter Paare
- Umfassende Netzwerkdiagnose mit PoE-, VFL-, NCV-, PING- und QC-Testfunktionen
Das Set enthält:
- Sender
- Empfänger
- RJ11-Patchkabel
- RJ45-Patchkabel
- Krokodilklemme
- USB-Kabel Typ C
- Tragetasche
- Bedienungsanleitung und Garantiekarte
| Produktnr. | |
| Marke | Ermenrich |
| Garantie | 5 Jahre |
| EAN | 5905555023175 |
| Abmessungen der Verpackung (LxBxH) | 24x16x5 cm |
| Versandgewicht | 0.63 kg |
| Sender | |
| Anschlüsse | RJ11, Typ-C, RJ45 (Kabelbelegung/Scan), RJ45 (PoE/PING/IP), RJ45 (Flash/Length/Rate) |
| Kabeltypen zum Verfolgen | Telefonkabel, herkömmliche Kabel, STP/UTP 5/5E/6/6A Netzwerkkabel |
| Unterstützte Kabeltypen | STP/UTP 5/5E/6/6A Netzwerkkabel |
| Maximale Länge des getesteten Kabels, m | 600 (analog), 1000 (digital) |
| Kabellängenmessung | ✓ |
| Kabeltest | + (offene Stromkreise, Kurzschlüsse, gekreuzte Paare) |
| Port Flash-Funktion | ✓ |
| Kabelverfolgung | ✓ |
| PoE-Test | ✓ |
| Kaltstartfähigkeitstest (PING) | ✓ |
| Erkennung der Spannungspolarität | ✓ |
| Visuelle Fehlersuche (VFL) | ✓ |
| Kabellängenmessung | |
| Messmethode | Zeitbereichsreflektometer (TDR) |
| Maßeinheiten | Meter/Yards, Fuß |
| Messbereich, m | 5 — 200 |
| Fehler | 3 m |
| Distanzmessung zu offenen Stromkreisen | ✓ |
| Distanzmessung zu kurzgeschlossenen Stromkreisen | ✓ |
| Kalibrierung | + |
| Minimale Kabellänge für die Kalibrierung, m | 10 |
| PoE-Test | |
| Test des Stromquellentyps (PSE) | Nicht-Standard, Standard (IEEE 802.3at/af/bt) |
| Midspan/Endspan-Erkennung | ✓ |
| Leistungsmessbereich, W | 5 — 60 |
| Hauptmerkmale | |
| Maximaler Betriebsstrom, mA | 150 |
| Schutz | Eingabespannung: 60 V |
| Display | TFT |
| Display-Auflösung, px | 128х64 |
| Display-Hintergrundbeleuchtung | ✓ |

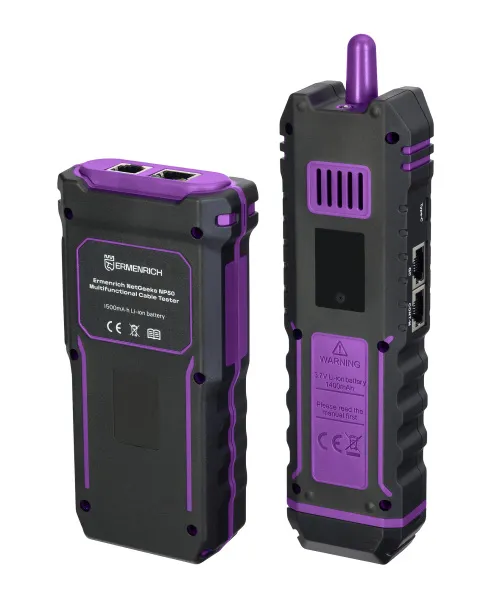

| Stromquelle | 3,7 V-Li-Ionen-Akku, 1500 mAh |
| Akkulaufzeit, h | 10 |
| Anzeige bei niedrigem Batteriestand | ✓ |
| Automatische Abschaltung | 15 min, 60 min, 30 min |
| Temperaturbereich, °C | -10...+60 |
| Betriebsfeuchtigkeitsbereich, % | 20…70 |
| Empfänger / Ferneinheit | |

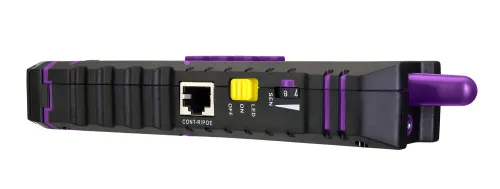

| Anschlüsse | QC, VFL, Typ-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE) |
| Einstellbare Empfindlichkeit | ✓ |
| Berührungslose Spannungserkennung (NCV) | ✓ |
| Qualitätsprüfung Kabelsteckverbinder | ✓ |
| Blinkleuchte | ✓ |
| Maximaler Betriebsstrom, mA | 100 |
| Stromquelle | 1400 mAh, 3,7 V Lithium-Polymer-Akku |
| Akkulaufzeit, h | 10 |
| Temperaturbereich, °C | -10...+60 |
| Betriebsfeuchtigkeitsbereich, % | 20…70 |
