Ermenrich NetGeeks NP45 Multifunktionaler Kabeltester
Funktionen: TDR-Kabellängenmessung, Kabelverfolgung, Port Flash, VFL-Funktion, NCV-Funktion, PoE-Test, Kabel-Kristallkopf-QC
| Produktnr. | |
| Marke | Ermenrich |
| Garantie | 5 Jahre |
| EAN | 5905555023168 |
| Abmessungen der Verpackung (LxBxH) | 24x16x5 cm |
| Versandgewicht | 0.6 kg |
Der Ermenrich NetGeeks NP45 Multifunktionale Kabeltester ist ein spezielles Gerät zum Testen einer Vielzahl von Parametern von Telefon-, Computer- und Netzwerken mit verdrillten Paaren sowie zur Ortung von Kabelfehlern und offenen Schaltkreisen, zur Ortung von Spannung usw. Der Tester bietet Funktionen, die es Fachleuten ermöglichen, Netzwerke in Büro-, Heim- und Industrieumgebungen effizient zu installieren, zu diagnostizieren und zu reparieren.
Die Port-Flash-Funktion des Testers kann Ihnen dabei helfen, das an den Netzwerkanschluss des Switches oder Routers angeschlossene Kabel zu lokalisieren. Das Gerät verfügt über eine NCV-Funktion zur berührungslosen Ortung gefährlicher Spannungen. Es kann auch einen PoE-Test durchführen, der bei der Bestimmung des PSE-Typs hilft und Midspan/Endspan erkennt. Die VFL-Funktion (Visuelle Fehlerortung) ermöglicht es Ihnen, mithilfe der Lichtsignale des Geräts Knicke und Beschädigungen am Kabel zu finden. Mit dem Ermenrich NetGeeks NP45 kann die Kabellänge mithilfe der TDR-Methode (im Bereich von 2,5 bis 200 m) gemessen werden. Die maximale während des Tests abgedeckte Kabellänge beträgt 600 m.
Das Gerät ist für die Prüfung von STP/UTP-Netzwerkkabeln der Kategorien 5E/6/6A sowie für die zusätzliche Ortung von Telefon- und Elektrokabeln ausgelegt.
Hauptmerkmale:
- RJ11- und RJ45-Patchkabel, Krokodilklemme und Ladekabel im Lieferumfang enthalten
- Port-Flash-, NCV-, VFL- und PoE-Testfunktionen – alles, was Sie für eine umfassende Diagnose benötigen
- Messung der Kabellänge von 2,5 bis 200 m mittels Zeitbereichsreflektometrie
- Kristallkopf-Kabel QC, Polaritätsortung
- Der Sender und der Empfänger werden von einem wiederaufladbaren Akku betrieben

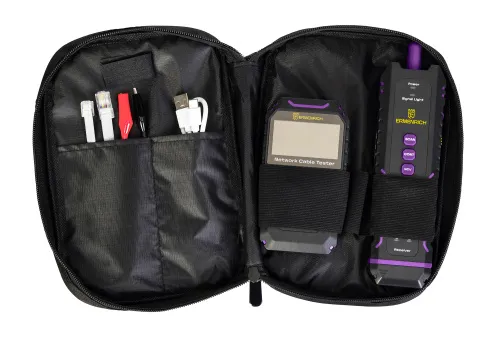

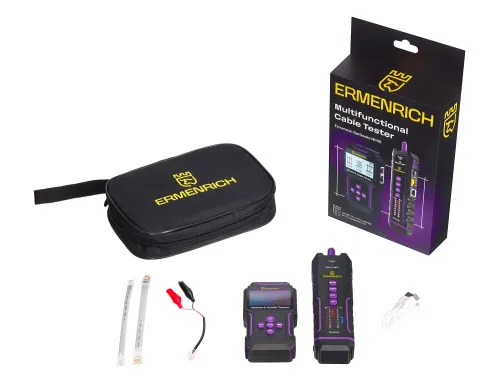

Das Set enthält:

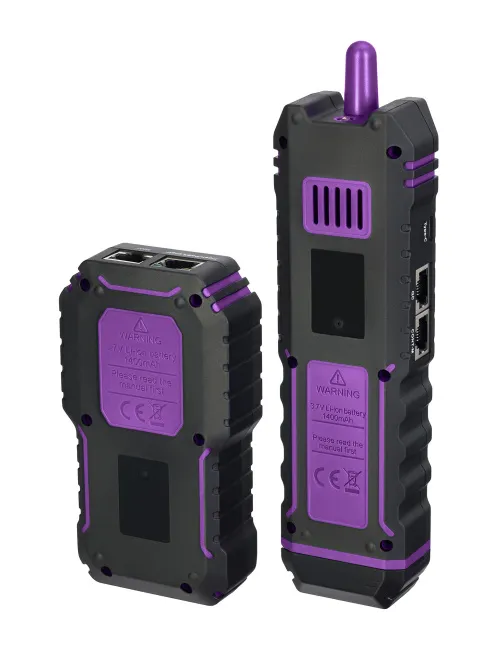

- Sender
- Empfänger
- RJ11-Patchkabel
- RJ45-Patchkabel
- Krokodilklemme
- USB-Kabel Typ C
- Tragetasche
- Bedienungsanleitung und Garantiekarte
| Produktnr. | |
| Marke | Ermenrich |
| Garantie | 5 Jahre |
| EAN | 5905555023168 |
| Abmessungen der Verpackung (LxBxH) | 24x16x5 cm |
| Versandgewicht | 0.6 kg |
| Sender | |

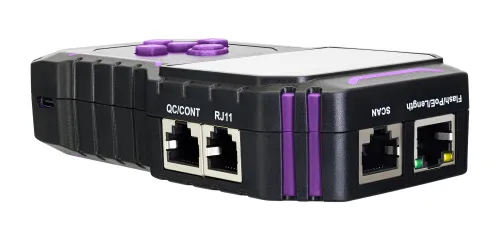

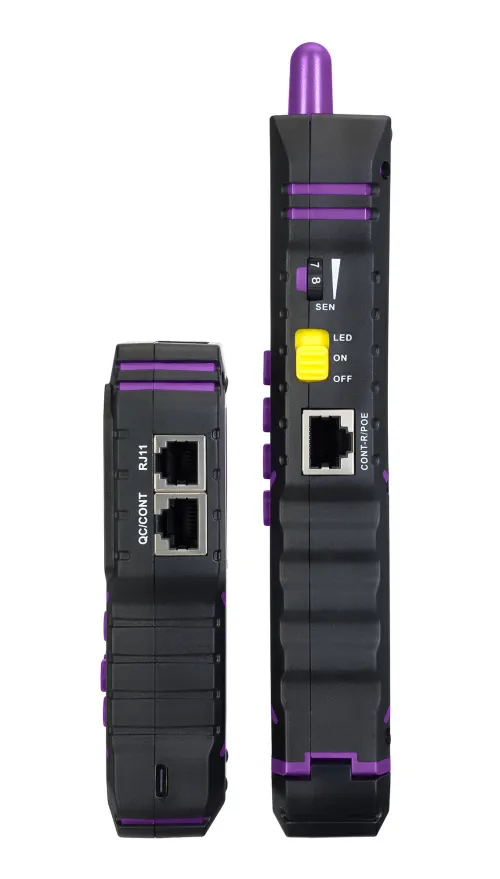

| Anschlüsse | RJ45 (Scan), RJ11, Typ-C, RJ45 (Length/Flash/PoE), QC/CONT |
| Kabeltypen zum Verfolgen | Telefonkabel, herkömmliche Kabel, STP/UTP (CAT5E, CAT6, CAT6A) Netzwerkkabel |
| Unterstützte Kabeltypen | STP/UTP (CAT5E, CAT6, CAT6A) |
| Maximale Länge des getesteten Kabels, m | 600 |
| Kabellängenmessung | ✓ |
| Kabeltest | + (offene Stromkreise, Kurzschlüsse, gekreuzte Paare) |
| Port Flash-Funktion | ✓ |
| Port Flash-Funktion | +, (Vollduplex/Halbduplex, Auto-Nego/Nicht-Auto-Nego, 10/100/1000 Mbit/s) |
| Qualitätsprüfung Kabelsteckverbinder | ✓ |
| Kabelverfolgung | ✓ |
| PoE-Test | ✓ |
| Erkennung der Spannungspolarität | ✓ |
| Visuelle Fehlersuche (VFL) | ✓ |
| Kabellängenmessung | |
| Messmethode | Zeitbereichsreflektometer (TDR) |
| Maßeinheiten | Meter/Yards, Fuß |
| Messbereich, m | 2.5 — 200 |
| Distanzmessung zu offenen Stromkreisen | ✓ |
| Distanzmessung zu kurzgeschlossenen Stromkreisen | ✓ |
| Kalibrierung | + |
| Minimale Kabellänge für die Kalibrierung, m | 10 |
| PoE-Test | |
| Test des Stromquellentyps (PSE) | Standard (IEEE 802.3at/af), Nicht-Standard |
| Midspan/Endspan-Erkennung | ✓ |
| Leistungsmessbereich, W | 5 — 60 |
| Hauptmerkmale | |
| Maximaler Betriebsstrom, mA | 200 |
| Schutz | Eingabespannung: 60 V |
| Display | LED |
| Display-Auflösung, px | 128х64 |
| Display-Hintergrundbeleuchtung | ✓ |
| Stromquelle | 1400 mAh, 3,7 V Lithium-Polymer-Akku |
| Akkulaufzeit, h | 15 |
| Anzeige bei niedrigem Batteriestand | ✓ |
| Automatische Abschaltung | 15 min, 60 min, 30 min |
| Temperaturbereich, °C | 0...+50 |
| Betriebsfeuchtigkeitsbereich, % | 20…70 |
| Empfänger / Ferneinheit | |

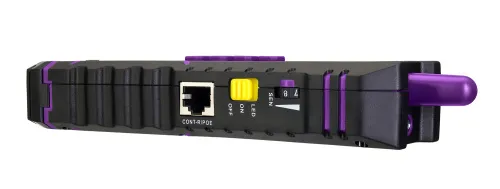

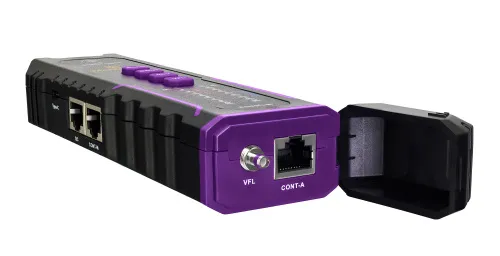

| Anschlüsse | QC, VFL, Typ-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE) |
| Einstellbare Empfindlichkeit | ✓ |
| Berührungslose Spannungserkennung (NCV) | ✓ |
| Qualitätsprüfung Kabelsteckverbinder | ✓ |
| Blinkleuchte | ✓ |
| Maximaler Betriebsstrom, mA | 100 |
| Stromquelle | 1400 mAh, 3,7 V Lithium-Polymer-Akku |
| Akkulaufzeit, h | 10 |
| Temperaturbereich, °C | -10...+60 |
| Betriebsfeuchtigkeitsbereich, % | 20…70 |
